スライドレールとは引き出しや棚などの内部へ設置して、ボックスやケース、プレートなどをスムーズに開閉・移動させるためのガイドパーツです。
スライドレールを設置することで重量のある引き出しや棚でも小さな力で動かせるようになり、身近な家具から産業用機器まで幅広く利用されています。
スライドレールに使用する金属素材などを切断し、必要な板材を用意した後、ロールフォーミング加工によって適切な形状へ整えます。
棚などへスライドレールを取り付けるための孔を開ける加工（孔あけ加工）や、ストッパー加工といった後加工を行います。
必要に応じてレールのメッキや塗装といった仕上げ加工を行います。
素材板をカットして、ロールフォーミング加工によって曲げ加工などを行った時点で、スライドレールの長さや寸法が決定するため、後加工や仕上げ加工で再調整することができません。
レール製品の加工にロールフォーミング加工は適しているものの、素材の性質によって曲げた部分が元の形状へ戻ろうとするスプリングバックが発生するため、設計段階で逸れも加味した寸法調整が必要となります。
素材がロールフォーミング加工機を移動する際、摩擦や衝撃で表面に傷や凹みなどが生じると、スライドレールの動作に支障を来す恐れがあります。そのため摩擦の軽減や衝撃の緩和といった素材ごとの対策が必要です。
自社製造でカスタマイズ性に優れたスライドレール

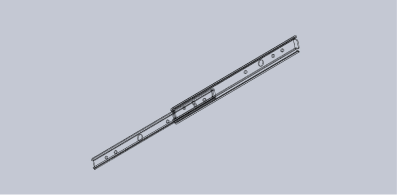

株式会社スカイでは、スライドレールに使用するアウターメンバーやインナーメンバー、ボールリテーナーといった部品の全てを自社製造によって加工しており、標準規格に合わせたサイズのスライドレールはもちろん、様々な長さや形状、孔サイズなどのニーズに合わせたスライドレールをカスタマイズすることが可能です。
オールステンレス製の精密スライドレール

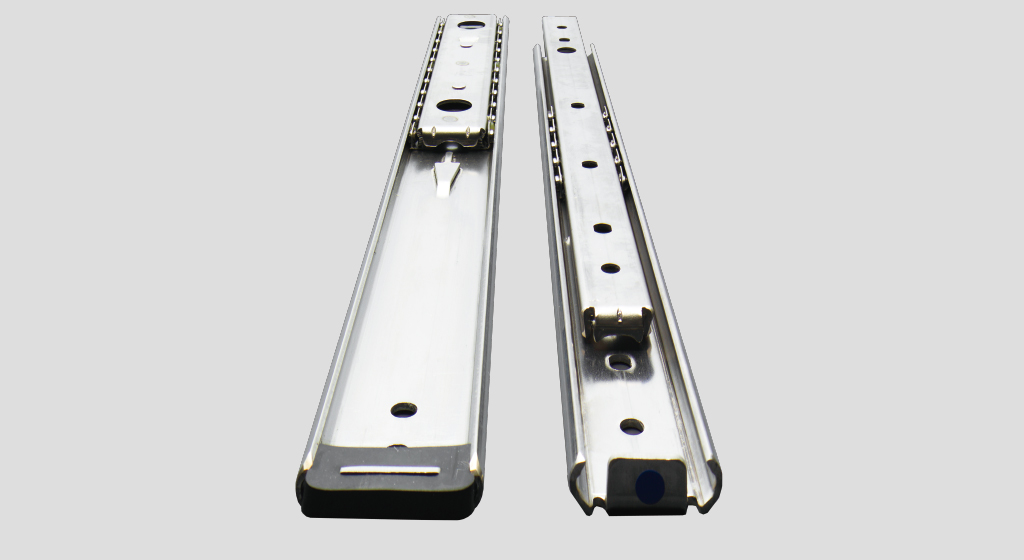

日本金属株式会社では精密ロールフォーミング加工によって、オールステンレス製のスライドレールを製造しています。軽量でありながら滑らかな動作性を備えたステンレスの特性を活かして、劣悪な使用環境であっても高強度かつ耐久性を追求できるスライドレールを再現できることが強みです。
様々な長さのスライドレールは均一な成形を叶えられるロールフォーミング加工と相性の良い製品ですが、精密な加工品質を維持するためには事前にしっかりと素材や設計に合わせた加工条件を決定しておくことが大切です。
細かい寸法管理が必要なロールフォーミング加工。加工会社を選ぶには、技術力の高さと品質管理体制に注目することが大切です。そこで品質管理体制を外部審査によって証明された国際規格ISO9001を取得する加工会社の中から、発注したい製品ごとに特徴的な加工会社をご紹介します。
