ロールフォーミングがどういった加工方法か、解説しているページです。ロールフォーミングのメリットやデメリット、ロールフォーミング加工の過程などについてわかりやすく丁寧に解説しているので、参考にしてください。
| 目次 |
|---|
ロールフォーミングは金属加工手法のひとつで、「ロール成形」「冷間ロール成形」とも呼ばれます。複数のコマが並んだローラーの間に鋼板を通し、変形加工する手法です。
金属加工の手法としてはプレス加工や板金が一般的ですが、ロールフォーミングの場合はすべてオートメーション化されており、その加工スピードなどで注目されています。

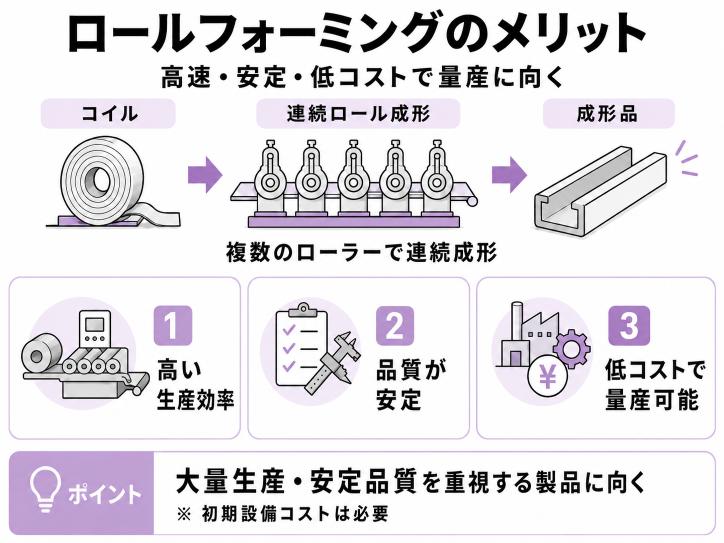

ロールフォーミングは生産速度が速く効率的な上、加工可能な製品の幅が広いというメリットがあります。ロールフォーミングは、複数のコマが並んだローラーの間に鋼板を通すことによって鋼板を成形・加工。すべての工程がオートメーション化されていて、ロールフォーミングの成形機にシートが自動的に吸い込まれ、加工された成形品が吐き出されます。
金属を加工するには、一般的にプレス加工や板金などといった方法があります。しかし、これらプレス加工や板金に比べると、ロールフォーミングの加工スピードは圧倒的に早いです。高い生産効率が期待できるでしょう。
品質が安定していることもメリットのひとつ。ロールフォーミングは、各ロールのセクションによる段階的な成形により、材料の特性を損なわない状態で成形することができます。形状の安定度が高いことから、均一な製品の生産が可能です。
また、ロールフォーミングはロールによって段階的に変形を加えるため、成形形状やその他の問題に対する成形対応を把握しやすい特徴があります。ロール形状や設定位置の変更など、成形プロセス中に形状不整を修正したり調整したりできる機能を組み込むことが可能です。
ロールフォーミングはコスト効率のよい加工ソリューションです。ロールフォーミングを活用すれば、フルオートメーションによる大量生産が可能に。同一製品を大量に加工することができるため、低コストを実現できるでしょう。
ただしプレス加工や板金と比較すると、初期的な設備コストはかかるので注意が必要です。
ロールフォーミングのデメリットのひとつとして挙げられるのが、マシンの設置スペースです。特に長さ方向のスペースをとるため、導入の際はこの点を考慮する必要があります。
また、製品端面についても注意が必要です。ロールの特性上、製品の片方は幅が大きくなり、他の端部は小さくなる特徴があります。
細かい寸法管理が必要なロールフォーミング加工。加工会社を選ぶには、技術力の高さと品質管理体制に注目することが大切です。そこで品質管理体制を外部審査によって証明された国際規格ISO9001を取得する加工会社の中から、発注したい製品ごとに特徴的な加工会社をご紹介します。

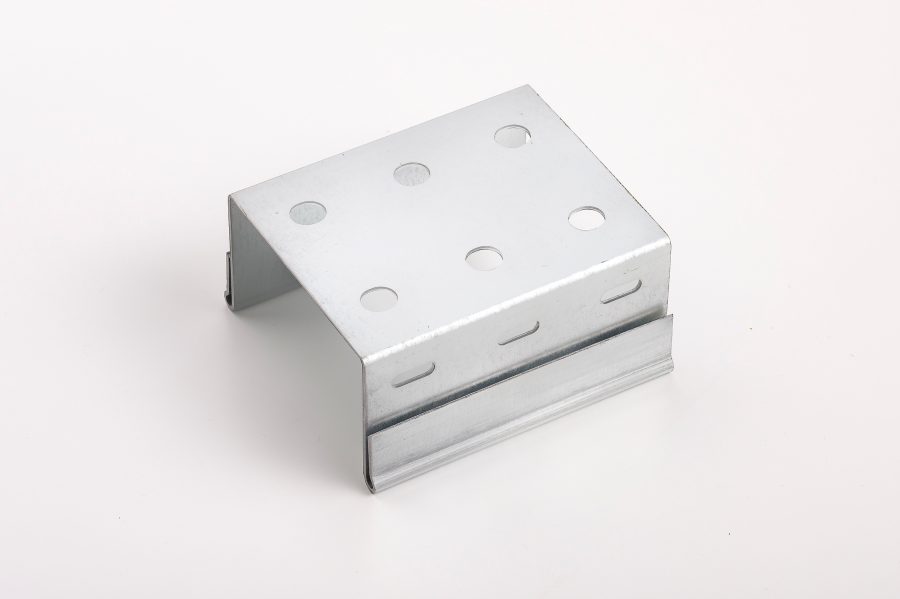

高強度が要求される
建築構造部材の相談なら
例えばこんな部材建材、床根太材、
太陽光架台など
引用元：ヨシカワ
引用元：ヨシカワ耐食性が求められる
工場設備配管の相談なら
例えばこんな配管食品工場などのタンク、
ミキサーをつなぐ配管
引用元：新家工業
引用元：新家工業軽量化と強度が求められる
自動車部品の相談なら
例えばこんな部品センターサッシュ、スライドレール、
シートレールなど
引用元：ヒサダ公式HP
引用元：ヒサダ

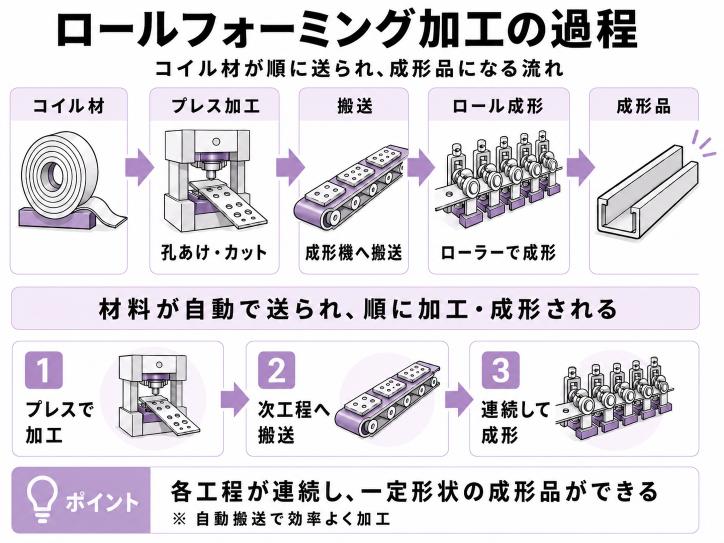

引用元：ヒサダ公式HP大まかには、金属のシート（コイル材）がロールフォーミングの成形機に自動的に吸い込まれ、加工された成形品が吐き出されるという流れになります。
少し具体的に見ていくと、コイル材をプレス機に送る→金型により孔あけと定尺にカット→カットされた材料がコンベアでロール成形機に送られる→送られた材料がコマとコマの間を通って変形・成形されていく、という流れです。
ロール成形とプレス成形の違いは、規格の違いです。どちらも鉄骨造の柱材と使用される建築構造用冷間成形角形鋼管ですが、明確な違いがあります。
複数のローラーで金属板へ圧力をかけて成形させるロールフォーミングに対して、押出成形は金型を装着した装置へ加熱溶解した樹脂を投入し、押出口に向かって圧力をかけることで任意形状の樹脂を押し出す加工技術です。
ロールフォーミング加工を含めてフォーミング加工には様々な種類があります。フォーミング加工では目的に合わせて利用する材料や資材、対応可能な加工法などが異なるため、まずはそれぞれの種類や特性を把握しておきましょう。
ロールフォーミングマシンの市場規模は、近年成長が見込まれています。世界的に自動車生産台数が増加。商用車の需要拡大も進み、さらに軽量素材に対する厳しい排ガス規制や燃費規制などから、今後も需要が高まっていくでしょう。
フレキシブルロールフォーミングとは、フレキシブル断面材が特徴のロールフォーミングのこと。メリットはロールを交換しないで成形が可能で、ロール交換にかかる時間や労力を削減することができます。今後ますます需要が拡大する見込みです。
一般的に物質は厚みを増すほどに強度や剛性を増し、外力を加えられても変形しにくくなるものです。そのためロールフォーミングでも必然的に素材となる金属板の厚みが重要であり、板厚が増せばそれだけ加工は難しくなりますが、各社とも技術革新を続けながらニーズに応えてくれています。。
「ロールフォーミング」と「ロールベンダー」はどちらもロールを使った曲げ加工ですが、加工原理や得意な形状が大きく異なります。
本記事では、複雑な断面や長尺部品の量産に向くロールフォーミングと、円筒・R曲げに適したロールベンダーの違いを解説。作りたい製品に合わせた目的別の選び方や、二次加工についても分かりやすくご紹介します。
ロールフォーミングは、加工がスピーディー、複雑な形状が実現可能、さまざまな製品の長さに対応、品質が安定するなど、多くのメリットがある金属加工手法です。
当サイトでは、ロールフォーミング加工に対応している会社の中から、国際規格ISO9001（品質）・ISO14001（環境）を両方取得した会社を信頼できる会社として紹介しているので、ぜひそちらもチェックしてください。
